Vet Energy UAV निर्माताहरू र आपूर्तिकर्ताहरूका लागि प्रसिद्ध चीन 2000W एयर कूलिंग फ्युल सेल स्ट्याक मध्ये एक हो। हाम्रो कारखाना UAV को लागि 2000W एयर कूलिंग फ्युल सेल स्ट्याकको निर्माणमा माहिर छ। हामी गुणस्तर अभिमुखीकरण र ग्राहक प्राथमिकताको प्रिन्सिपलमा अडिग छौं, हामी ईमानदारीपूर्वक व्यापार सहयोगको लागि तपाईंको पत्र, कल र अनुसन्धानलाई स्वागत गर्दछौं।
CHIVET UAV निर्माताहरू र आपूर्तिकर्ताहरूको लागि प्रसिद्ध चीन 2000W एयर कूलिंग इन्धन सेल स्ट्याक मध्ये एक हो।
UVA को लागि यो हाइड्रोजन इन्धन सेल स्ट्याक 950w/kg पावर घनत्व संग चित्रित छ।
हाम्रो हल्का, पावर-घने UAV ईन्धन सेल मोड्युलहरूले ग्राहकहरूलाई परम्परागत ब्याट्री प्रविधिको अवरोधहरू बाइपास गर्न अनुमति दिन्छ, ड्रोन उडान समय र दायराहरू उल्लेखनीय रूपमा विस्तार गर्दै बलियो र हल्का प्याकेजमा सफा DC पावर उत्पादन गर्दै।
हाम्रो ड्रोन फ्यूल सेल पावर मोड्युलहरू (FCPMs) अफशोर निरीक्षण, खोज र उद्धार, हवाई फोटोग्राफी र म्यापिङ, सटीक कृषि र थप सहित व्यावसायिक व्यावसायिक अनुप्रयोगहरूको विस्तृत श्रृंखलाको लागि आदर्श हो।

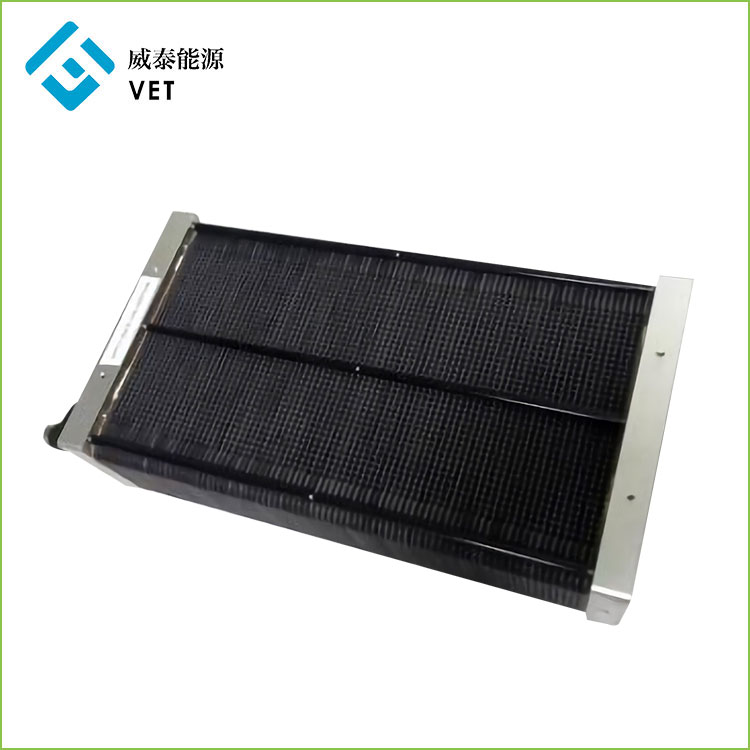

UAV को लागि 2000W एयर कूलिंग इन्धन सेल स्ट्याक
1. उत्पादन परिचय
UVA को लागि यो हाइड्रोजन इन्धन सेल स्ट्याक 950w/kg पावर घनत्व संग चित्रित छ।
सुख्खा हाइड्रोजन र एम्बियन्ट हावामा सञ्चालन
बलियो धातु पूर्ण सेल निर्माण
ब्याट्री र/वा सुपर क्यापेसिटरहरूको साथ हाइब्रिडाइजेशनको लागि आदर्श
को लागि स्थायित्व र विश्वसनीयता प्रमाणित
मोड्युलर र स्केलेबल समाधानहरू प्रदान गर्ने बहु कन्फिगरेसन विकल्पहरू
विभिन्न अनुप्रयोग आवश्यकताहरू फिट गर्न स्ट्याक विकल्पहरूको दायरा
कम थर्मल र ध्वनिक हस्ताक्षर
शृङ्खला र समानान्तर जडानहरू सम्भव छ
2000W एयर कूलिंग इन्धन सेल प्रणाली
इन्धन सेल प्रणालीमा समावेश छ: स्ट्याक, पावर व्यवस्थापन इकाई, फ्यान, सोलेनोइड भल्भ, तापक्रम सेन्सर, तापक्रम र आर्द्रता सेन्सर र नियन्त्रण सफ्टवेयर
2kw एयर कूलिंग इन्धन सेल प्रणाली रेखाचित्र
फ्यूल सेल प्रणालीको संरचना रेखाचित्र
2. उत्पादन प्यारामिटर (विशिष्टता)
2.1 2000W एयर कूलिंग इन्धन सेल स्ट्याक प्यारामिटर
|
||||
यो इन्धन सेल स्ट्याक 950w/kg पावर घनत्व संग चित्रित छ। यो हल्का वजन, कम पावर खपत अनुप्रयोग वा पोर्टेबल शक्ति स्रोत मा प्रयोग गर्न सकिन्छ। सानो आकारले यसलाई साना अनुप्रयोगहरूमा सीमित गर्दैन। धेरै स्ट्याकहरू जडान गर्न सकिन्छ र उच्च शक्ति खपत अनुप्रयोगहरूलाई समर्थन गर्न हाम्रो स्वामित्व BMS प्रविधि अन्तर्गत मापन गर्न सकिन्छ। |
||||
H-48-2000 प्यारामिटरहरू |
||||
आउटपुट प्यारामिटरहरू |
रेटेड पावर |
2000W |
||
तोकिएको भोल्टेज |
51V |
|||
मूल्याङ्कन गरिएको वर्तमान |
३९ ए |
|||
डीसी भोल्टेज दायरा |
४८-८५V |
|||
दक्षता |
¥५०% |
|||
इन्धन मापदण्डहरू |
H2 शुद्धता |
≥99.99% (CO<1PPM) |
||
H2 दबाब |
0.045~0.07Mpa |
|||
H2 खपत |
28.5L/मिनेट |
|||
परिवेश प्यारामिटरहरू |
परिवेश तापमान सञ्चालन। |
-5~35℃ |
||
परिचालन परिवेश आर्द्रता |
१०% ९५% |
|||
भण्डारण परिवेश तापमान। |
-10~50℃ |
|||
कोलाहल |
≤ 50 dB@3m |
|||
भौतिक प्यारामिटरहरू |
एफसी स्ट्याक |
24.2(L)*14.9(W)*6.9(H) |
एफसी स्ट्याक |
२.१ केजी |
आयाम) |
वजन (किग्रा) |
|||
प्रणाली |
24.2(L)*15.5(W)*22.9(H) |
प्रणाली |
३.७ केजी |
|
आयामहरू |
वजन किलोग्राम ‰ |
फ्यान र BMS) सहित |
||
पावर घनत्व |
800W/L |
पावर घनत्व |
950W/KG |
|
मात्रा द्वारा |
वजन द्वारा |
2kw स्ट्याक ध्रुवीकरण वक्र
2.2 ईन्धन सेल प्रणाली घटकहरू
2.2.1 मुख्य सहायक कम्पोनेन्टहरू (BMS)- - इन्धन सेल व्यवस्थापन प्रणाली
हाइड्रोजन संचालित UAV स्ट्याकको लागि विशेष पावर व्यवस्थापन प्रणालीले रिमोट कन्ट्रोल र ईन्धन सेल प्रणालीको जानकारी अधिग्रहण महसुस गर्न सक्छ। यो माध्यमिक ब्याट्री संग बुद्धिमान हाइब्रिड हुन सक्छ, र माध्यमिक ब्याट्री को लागी अनुकूली चार्ज पनि हुन सक्छ, यो ईन्धन सेल ब्याट्री आवेदन को क्षेत्र मा एक कोर प्रविधि हो।
2.2.1 Chivet2022 इन्धन सेल व्यवस्थापन प्रणाली को मानक मापदण्डहरू |
|||
|
|||
प्रदर्शन इनपुट |
FC अन्तमा अधिकतम इनपुट वर्तमान |
80A |
|
FC अन्त्यमा अधिकतम इनपुट भोल्टेज |
80V |
||
हाइब्रिड ब्याट्री अन्त्यको अधिकतम इनपुट वर्तमान |
80A |
||
हाइब्रिड ब्याट्री अन्त्यको अधिकतम इनपुट भोल्टेज |
80V |
||
चार च्यानल तापमान इनपुट अन्त्य |
-60'ƒ-150'ƒ |
||
एक च्यानल परिवेश तापमान र आर्द्रता इनपुट समाप्त |
-60â″ƒ-150â″ƒ, RH30~100% |
||
दुई च्यानल दबाव इनपुट अन्त्य |
0-100MPa |
||
दुई च्यानल गति पल्स संकेत प्राप्त अन्त |
फ्यान वा पम्पको गति मापन गर्न प्रयोग गरिन्छ |
||
प्रदर्शन आउटपुट |
हाइब्रिड आउटपुट वर्तमान |
दीर्घकालीन सञ्चालनको लागि अधिकतम 80A, तात्कालिक शिखर मान150A(5 मिनेट) |
|
हाइब्रिड आउटपुट अन्त्यको अधिकतम भोल्टेज |
80V |
||
दुई PWM पल्स चौडाइ गति विनियमन आउटपुट |
0 ~ 100% गति नियमन, चिसो हावा नियन्त्रण फ्यान वा कूलिङ सर्कुलिङ पम्प। |
||
एक आर्द्रीकरण पावर आउटपुट |
भोल्टेज 5V, अधिकतम वर्तमान 5A |
||
एउटा कूलिङ फ्यान पावर आउटपुट |
भोल्टेज 12V ~ 36V, अधिकतम वर्तमान 10A |
||
एउटा कूलिङ सर्कुलिङ वाटर पम्पको पावर आउटपुट |
भोल्टेज 12V ~ 36V, अधिकतम वर्तमान 10A |
||
एकतर्फी स्ट्याक ग्यास इनलेट सोलेनोइड भल्भको पावर आउटपुट |
भोल्टेज 12V ~ 36V, अधिकतम वर्तमान 3A |
||
एकतर्फी स्ट्याक ग्यास आउटलेट सोलेनोइड भल्भको पावर आउटपुट |
भोल्टेज 12V ~ 36V, अधिकतम वर्तमान 3A |
||
बाह्य लोड पावर आउटपुट |
भोल्टेज 12V ~ 36V, अधिकतम वर्तमान 6A |
||
उडान नियन्त्रण पावर आउटपुट |
भोल्टेज 12V ~ 48V, अधिकतम वर्तमान 3A |
||
पावर आउटपुट पोर्ट द्वारा खडा |
अधिकतम वर्तमान 5A |
||
दुई संचार पोर्टहरू |
४८५/TTL |
||
समर्थन सफ्टवेयर प्रकार्यहरू |
प्रदर्शन: इन्धन सेल भोल्टेज, वर्तमान, उत्पादन शक्ति र तापमान; हाइब्रिड इलेक्ट्रिक सेल भोल्टेज, चार्ज डिस्चार्ज वर्तमान र आउटपुट शक्ति; प्रणाली को कुल उत्पादन शक्ति; वातावरण तापमान र आर्द्रता; शीतलन प्रशंसक गति; हाइड्रोजन भण्डारण ट्याङ्कीको दबाब र ब्याट्रीमा ग्यासको दबाब शक्ति |
स्थिर वर्तमान वा इन्धन सेल प्रदर्शन अनुकूली चार्ज चयन गर्न सकिन्छ, र अधिकतम चार्ज वर्तमान 25A छ (चार्ज मोड्युल कूलिंग फ्यान संग सुसज्जित छ) |
|
नियन्त्रण: ग्याँस इनलेट र आउटलेट solenoid भल्भ; माध्यमिक ब्याट्री चार्जिङ मोड र चार्ज हालको मान, चार्जिङ अवस्था सेटिङ; कूलिंग फ्यानको गति र तापमान नियन्त्रण अवस्थाहरूको सेटिङ स्थिर; चिसो पानी पम्प गति र तापमान नियन्त्रण अवस्था को सेटिङ; ग्याँस दबाव सेन्सर |
|||
वातावरणीय विशेषताहरू |
काम गर्ने तापमान |
-45-60℃ |
|
काम गर्ने वातावरणको आर्द्रता |
०-१००% |
||
भण्डारण वातावरण को आर्द्रता |
-75℃-75c |
||
भौतिक मापदण्डहरू |
आकार |
160*120*45mm |
|
वजन |
480 ग्राम |
||
|
|||
2.2.2 हाइड्रोजन भण्डारण बोतल |
|||
कामको दबाब |
35MPa |
|
|
मात्रा |
12L |
||
आकार |
D196*L532 |
||
वजन |
३.८५ केजी |
||
जीवन भरि |
500 पटक फुलाउनुहोस् र डिफ्लेट गर्नुहोस् |
||
|
|||
२.२.३ सोलेनोइड भल्भ |
|||
तोकिएको भोल्टेज |
DC24V |
|
|
मूल्याङ्कन गरिएको वर्तमान |
120+-15%mA |
||
दबाव दायरा |
०-९० केपीए |
||
शक्ति |
<2 w |
||
काम गर्ने तापमान |
0C-55℃ |
||
वजन |
५० ग्राम |
||
जीवन भरि |
100000 पटक स्विच गर्नुहोस् |
|
|
|
|||
2.2.4 कूलिङ फ्यान |
|
|
|
मूल्याङ्कन शक्ति |
57.6w DC48V/1.2A |
|
|
काम गर्ने तापमान |
-20'ƒ-70'ƒ |
||
गति |
14900R/मिनेट |
||
आकार |
९१*९१*३८ मिमी |
||
प्रवाह दर |
5.1m3/मिनेट |
||
कोलाहल |
४०dB |
||
जीवन भरि |
70000h/40℃ |
||
|
|||
2.2.5 नियन्त्रण प्रणाली कूलिंग सानो फ्यान |
|||
मूल्याङ्कन शक्ति |
1.44w DC24V/0.06A |
|
|
गति |
5000R/मिनेट |
||
आकार |
30*30*10mm |
||
वजन |
८ ग्राम |
||
कोलाहल |
१६dB |
||
जीवन भरि |
28000h/40℃ |
उत्पादन आवेदन र काम सिद्धान्त
ड्रोन पावर प्याक को विकास कि PEM ईन्धन सेल
(-१० ~ ४५ डिग्री सेल्सियसको बीचको तापक्रममा काम गर्छ)
हाम्रो ड्रोन फ्युल सेल पावर मोड्युलहरू (FCPMs) अफशोर इन्स्पेक्शन UAV, खोज र उद्धार UAV, हवाई फोटोग्राफी र म्यापिङ UAV, सटीक कृषि UAV र थप सहित व्यावसायिक UAV व्यावसायिक अनुप्रयोगहरूको विस्तृत श्रृंखलाको लागि शक्ति प्रदान गर्ने आदर्श हो।
इन्धन कक्षहरूले दहन बिना बिजुली उत्पादन गर्न इलेक्ट्रोकेमिकल प्रतिक्रियाहरू प्रयोग गर्छन्। हाइड्रोजन इन्धन कक्षहरूले हावाबाट अक्सिजनसँग हाइड्रोजन मिलाउँछन्, केवल ताप र पानीलाई उप-उत्पादनको रूपमा उत्सर्जन गर्छन्। तिनीहरू आन्तरिक दहन इन्जिनहरू भन्दा बढी कुशल छन्, र ब्याट्रीहरूको विपरीत, रिचार्जिङको आवश्यकता पर्दैन र तिनीहरूले इन्धन उपलब्ध गराएसम्म सञ्चालन जारी रहनेछन्।
हाम्रा ड्रोन फ्युल सेलहरू एयर-कूल्ड हुन्छन्, इन्धन सेल स्ट्याकबाट तातोलाई कूलिङ प्लेटहरूमा लगाइन्छ र एयरफ्लो च्यानलहरू मार्फत हटाइन्छ, परिणामस्वरूप एक सरल र लागत-प्रभावी पावर समाधान हुन्छ।
हाइड्रोजन इन्धन सेल को मुख्य घटकहरु मध्ये एक ग्रेफाइट बाइपोलर प्लेट हो। 2015 मा, VET ले ग्रेफाइट बाइपोलर प्लेटहरू उत्पादन गर्ने फाइदाहरूका साथ इन्धन सेल उद्योगमा प्रवेश गर्यो। कम्पनी मियामी एडभान्स्ड मटेरियल टेक्नोलोजी कं, लि.
वर्षौंको अनुसन्धान र विकास पछि, पशुपतिसँग एयर कूलिंग 10w-6000w हाइड्रोजन फ्युल सेल, UAV हाइड्रोजन फ्युल सेल 800w-3000w उत्पादन गर्न परिपक्व प्रविधि छ, नयाँ ऊर्जाको सबैभन्दा ठूलो ऊर्जा भण्डारण समस्याको रूपमा, हामीले PEM लाई इलेक्ट्रिक रूपान्तरण गर्ने विचार अगाडि राख्यौं। भण्डारणको लागि हाइड्रोजनमा ऊर्जा र हाइड्रोजन इन्धन सेलले हाइड्रोजनसँग बिजुली उत्पादन गर्दछ। यसलाई फोटोभोल्टिक पावर उत्पादन र जलविद्युत उत्पादनसँग जोड्न सकिन्छ।
